在之前的文章“一個完整的主題樂園概念設計應該包含什么？”以及“一個完整的主題樂園方案設計應該包含什么？”中，介紹了筆者認為的概念設計以及方案設計中應該包括的內容，得到了廣泛認可和好評，今天就給大家介紹一下概念設計以及方案設計的后續，一個完整的主題樂園擴初設計應該包含什么？這也是本系列的最終篇章！
在現有主題樂園建設中，往往會出現項目落地效果達不到設計預期的情況。其中在擴初設計階段沒做好前期設計意圖的延續也是導致出現效果偏差的重要原因。
如果說方案設計是魔法師，那擴初設計就是實現魔法的那句“急急如律令”。
主題樂園的擴初設計是一項非常復雜的工作，對于一個中型主題樂園（500畝）來說，一般需要2000-3000張左右的擴初設計圖才能完整表達主題包裝的設計。按照一個設計師一天完成一張圖紙，需要2000個工作日的工作量才能完成?？紤]到實際的項目周期，整個項目團隊大約需要16-25人的專職擴初設計師大約半年左右的時間方能順利完成。期間和游樂設備單位、施工圖設計單位以及專項設計單位還有大量的設計溝通和對接。因此擴初階段是工作節奏最緊張，設計圖紙數量最多的一個階段。

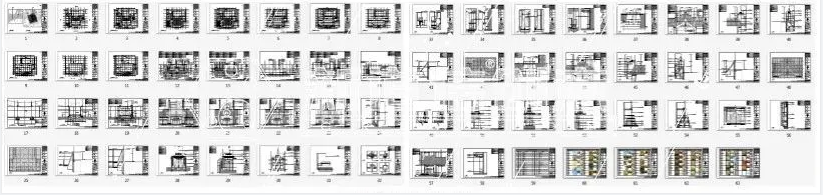

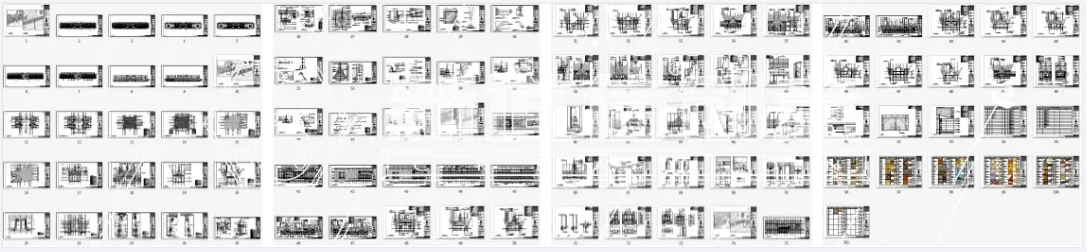

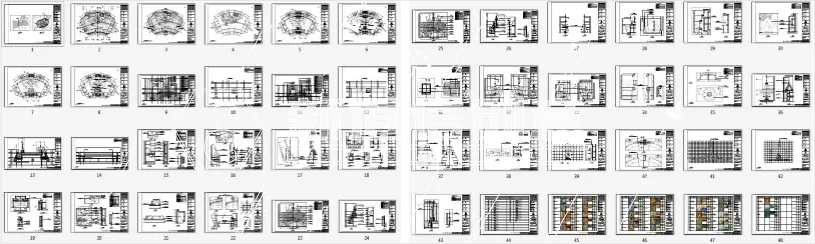

▲我司最近完成的一套主題樂園擴初設計圖冊
主題樂園擴初設計的表現形式根據不同的項目特點也有所不同。在行業中往往會以CAD的技術圖紙為主要表達途徑，但CAD圖紙在材質色彩以及復雜空間關系的表達中并不全面。因此我們在擴初階段除了完成常規的技術圖紙以外，還會同步完成主題包裝彩色參考手冊，針對材質表面處理以及具體的潘通色號體系做出更詳盡的說明和標注，為施工階段的招投標和現場施工提供充分的參考依據。

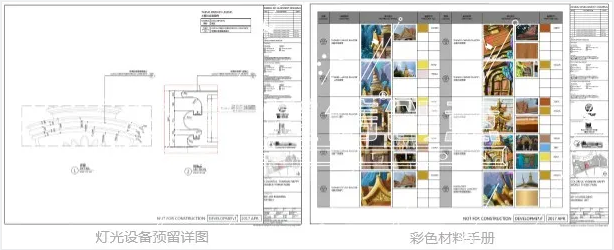

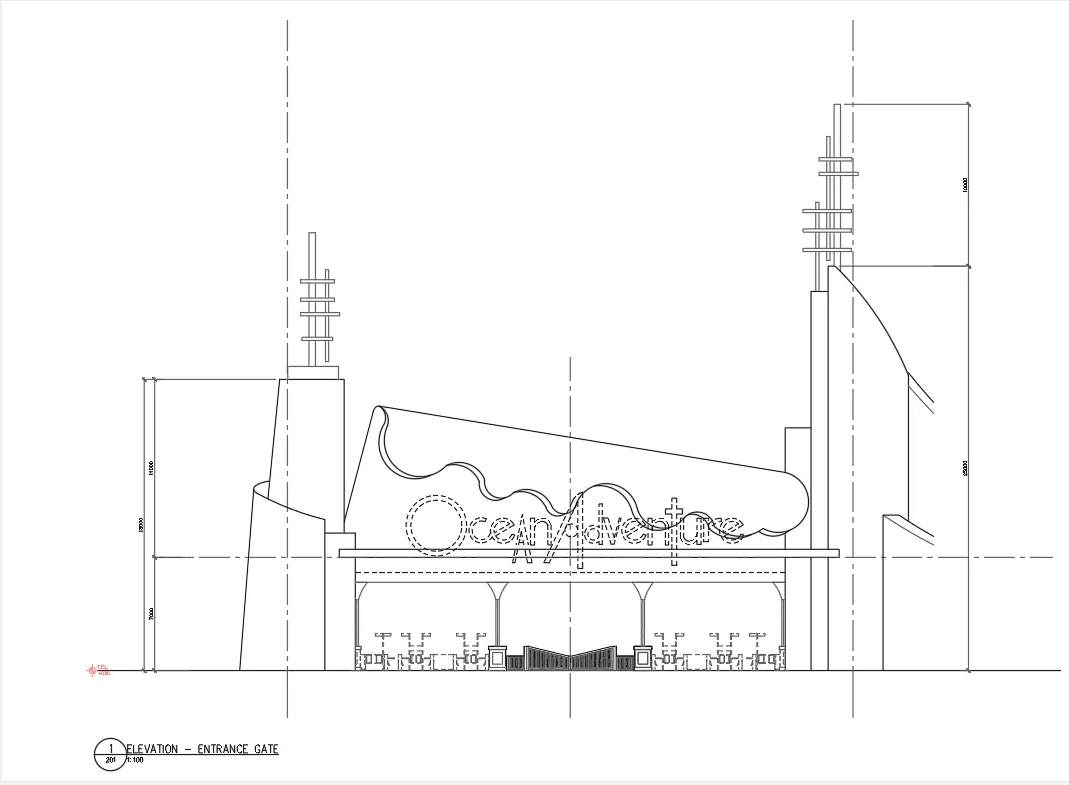

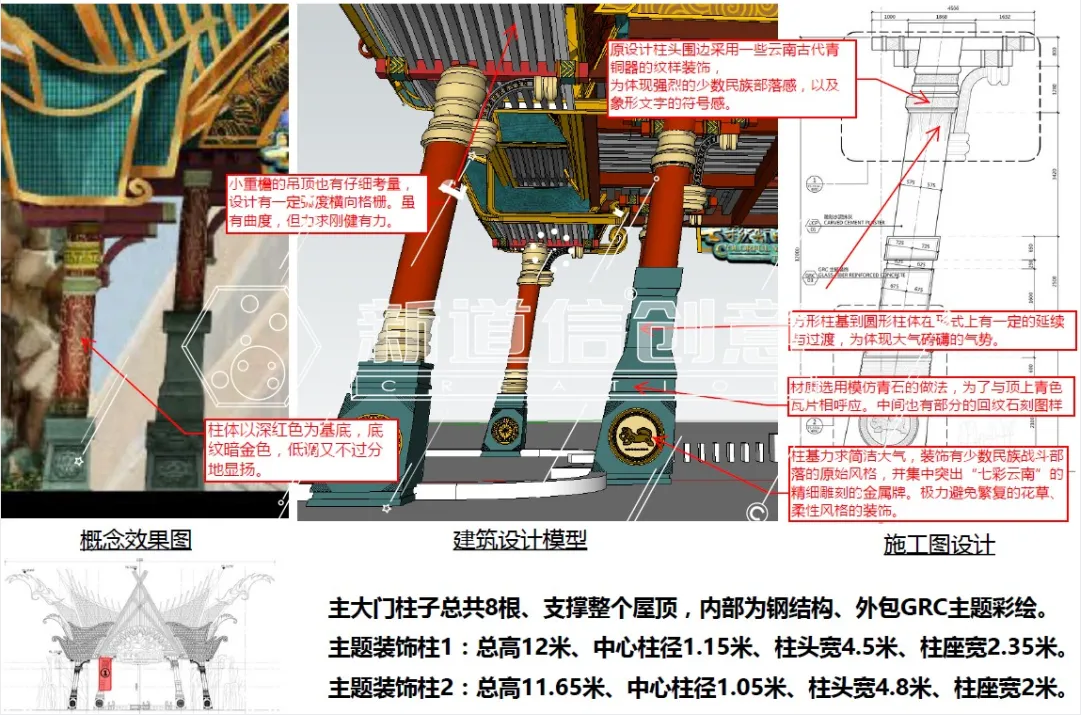

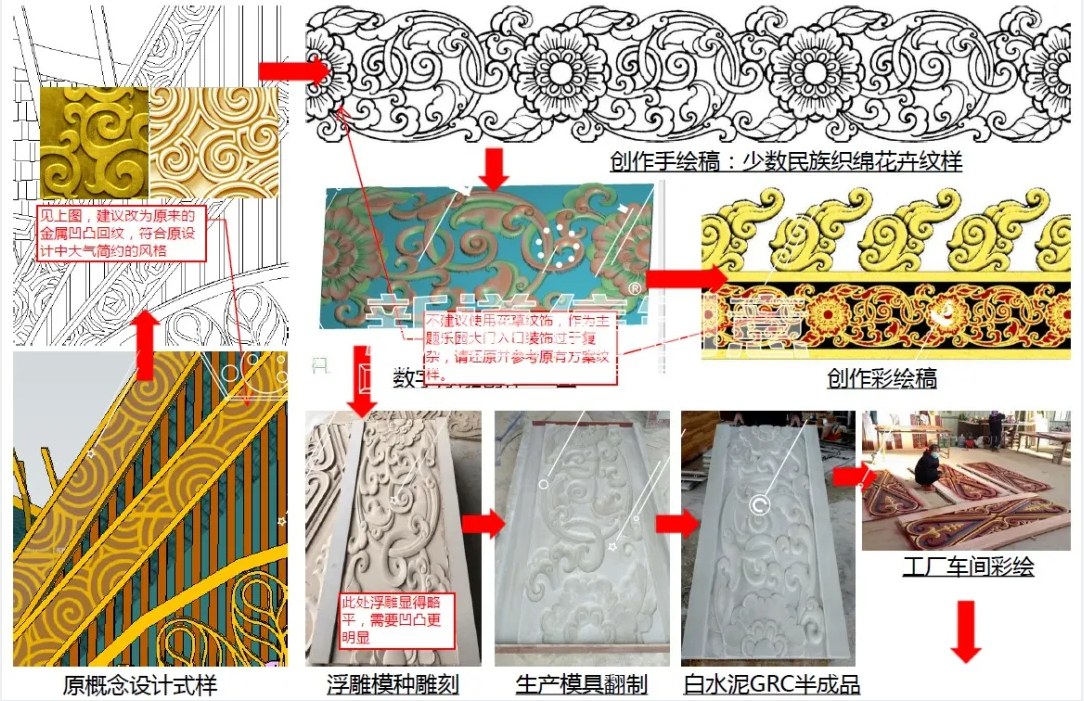

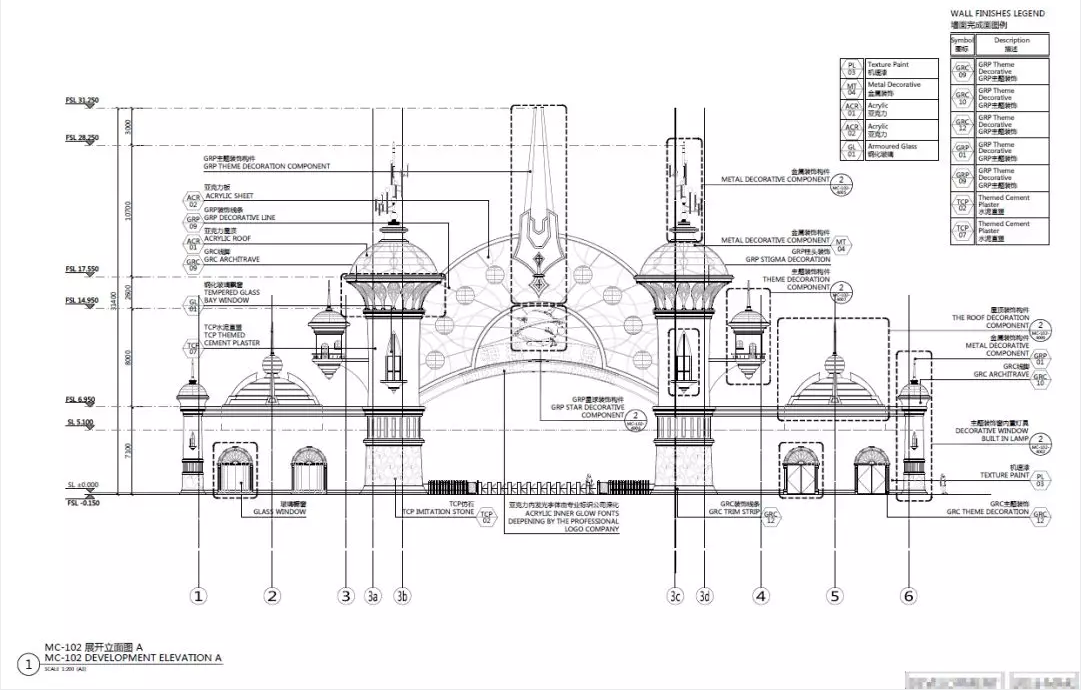

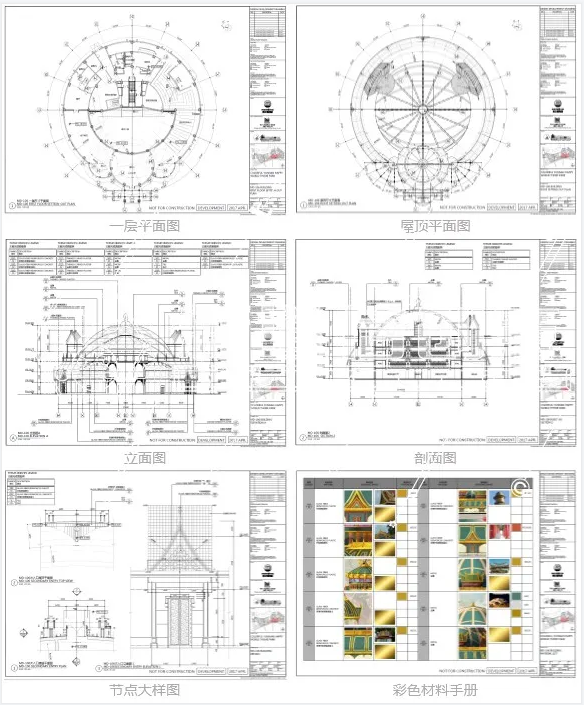

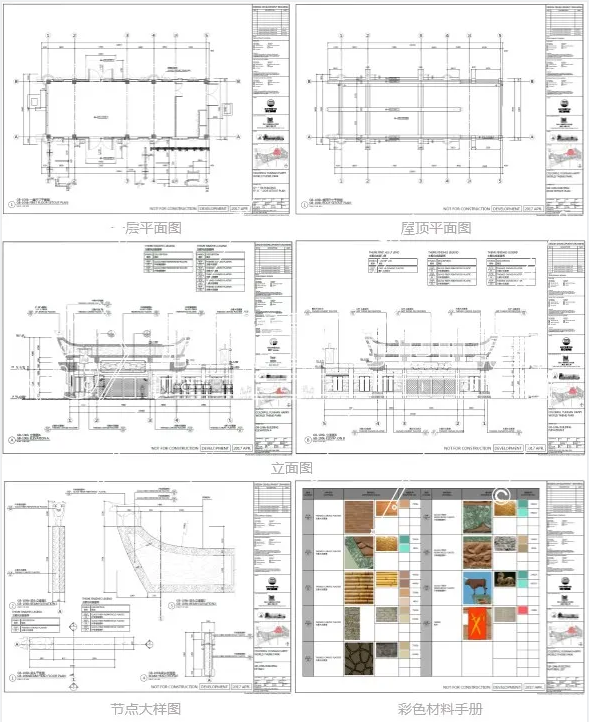

以我司完成的一個樂園主入口擴初為例，我們在完成擴初圖紙以外會對節點詳圖進行放大說明，并在彩色立面中對材質紋理和構件的詳細色號做出進一步的深化，合成在最終的彩色材質手冊中和材料表一起提供給施工單位使用，為施工階段提供更多的參考依據。
所以，主題樂園擴初設計的標準并不是一成不變的。根據不同的項目類型對擴初的標準和表現形式做出不同的針對性補充才是做好項目傳承的關鍵所在。以高標準和嚴要求完成擴初設計才能更好的起到從方案到落地的紐帶作用，為項目高品質的落地打下堅實的基礎。
從擴初設計的定義可以看出它不同于方案設計，具有統籌專項設計的復雜性、設計思路的延續性、設計內容的完整性等特點。根據方案階段面臨的各種困難，以文化、功能、空間、形態、結構以及情感等為切入點，形成一整套即能傳承方案設計思路，又對方案進行二次創意深化的解決辦法，最后結合投資及設備設施條件進行整合形成完整的設計內容。

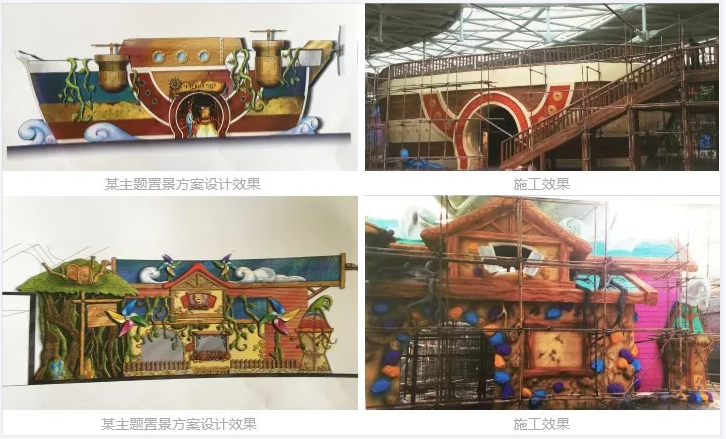

如果直接將方案設計結果交給施工單位進行施工圖設計，跳過擴初設計階段的工作內容，無論是在效果品質上還是成本控制上都有很大風險，如下圖所示就是跳過擴初設計直接進行施工圖深化，無論是造型還是色彩，都丟失了樂園最精彩的歡樂效果。

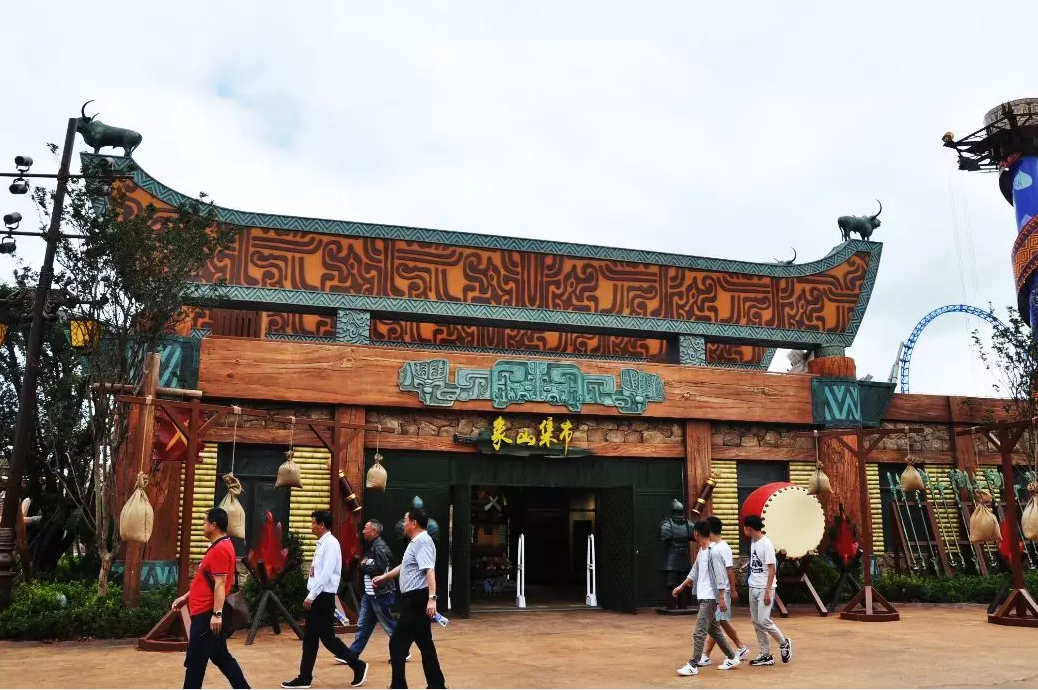

▲沒有擴初指導的施工效果的偏差
在方案設計階段雖然設計單位會對建筑的主要展示面和包裝都進行具體設計，但對于一些反向天花、山墻等細節還是需要在擴初設計階段進行進一步的深化創意對方案進行補充。
我們在考察中也注意到一些主題樂園在這些細節設計上用了簡單的色塊以及較為粗糙的材料代替，其中很大一部分原因就是在擴初設計中沒有找有豐富主題樂園設計經驗的設計公司導致的。

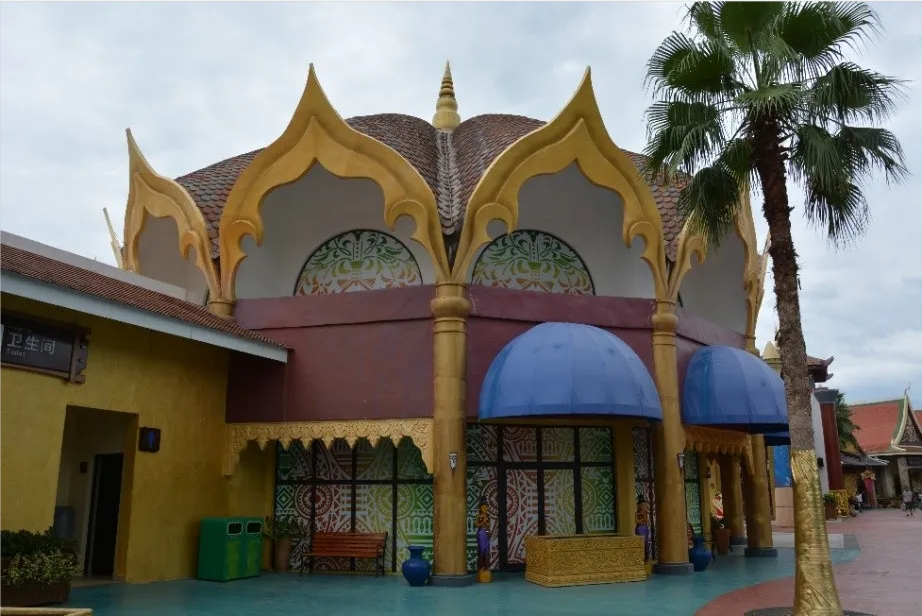

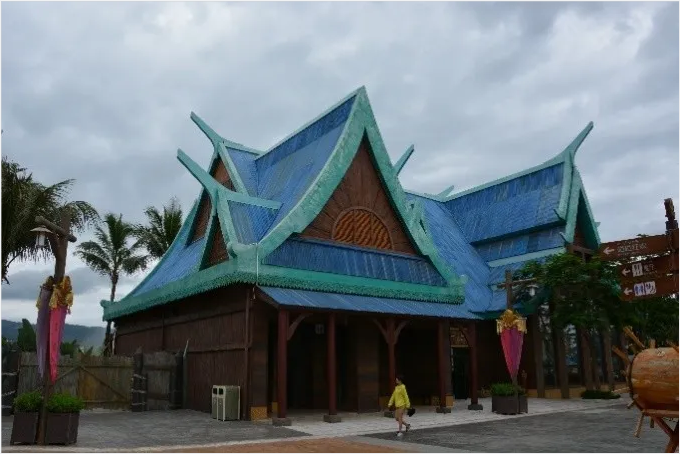

▲用建筑彩鋼板完成的屋頂包裝

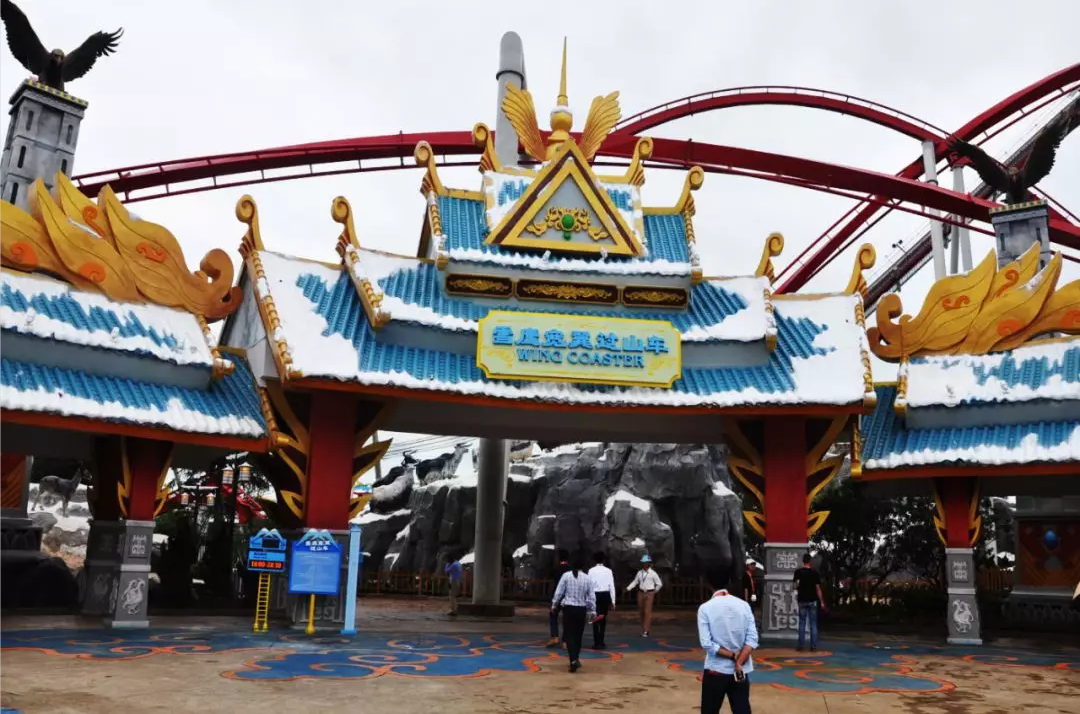

▲簡單色塊處理的內側裝飾面
同樣是民族特色的建筑包裝風格，以我司完成的七彩云南主入口建筑包裝為例。在擴初設計中對主入口的包裝體量、山墻、鑿井等進行了二次的創意設計，對建筑結構、景觀、水處理等專業進行了統籌協調，確保了項目落地的高還原度和創意的延續性，僅主入口的主題包裝圖紙就超過了100張。
▲方案設計立面圖

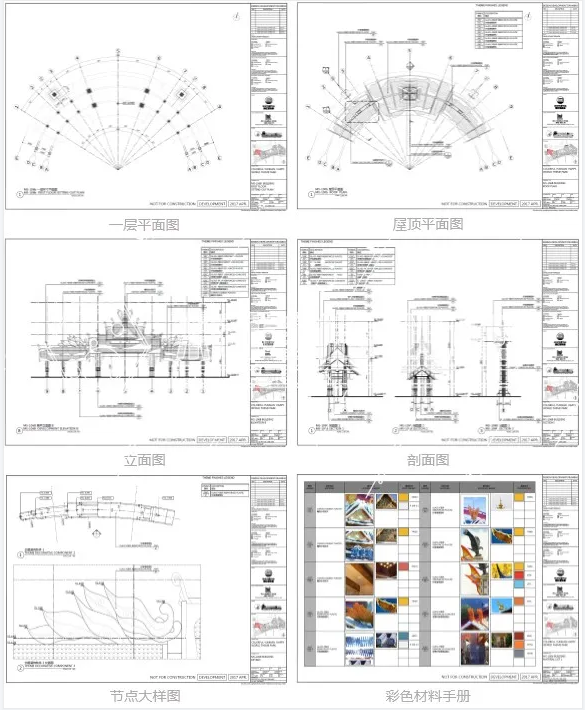

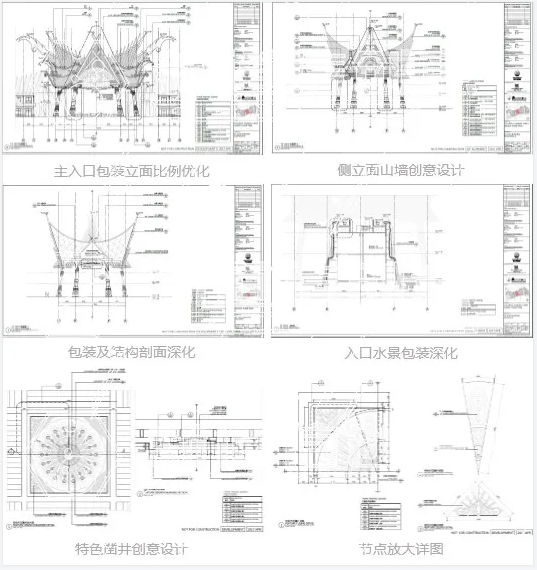

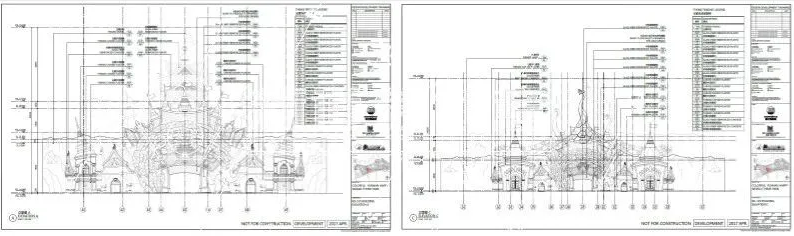

▲主入口擴初圖紙

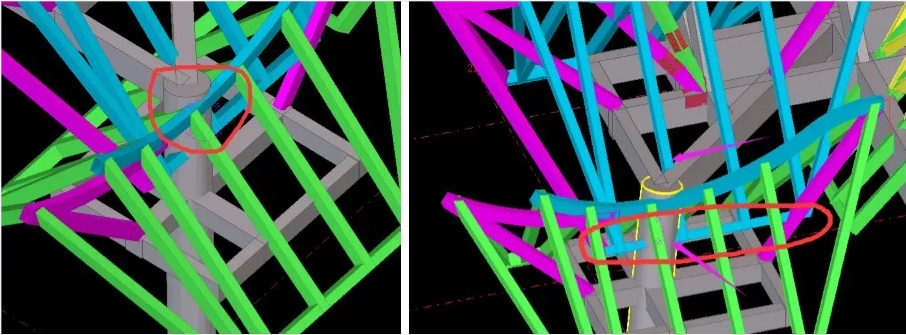

在主入口包裝深化過程中我們也發現鋼結構與原有的主題包裝會產生碰撞影響，如果只是簡單的做包裝避讓則會與原來的方案效果產生偏差。我們通過在犀牛中的精確建模，與建筑設計院和鋼結構專項單位進行了多輪溝通協調，優化了原有結構形式，最大程度還原了方案設計中的主題包裝造型，避免了累積性誤差的產生。

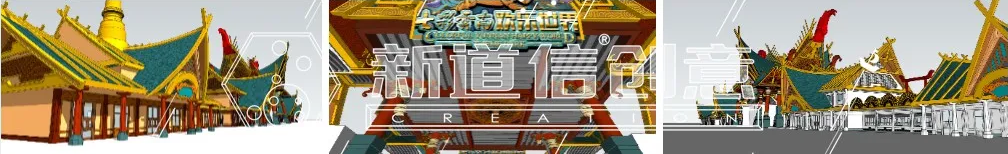

▲SketchUp人視精模推敲

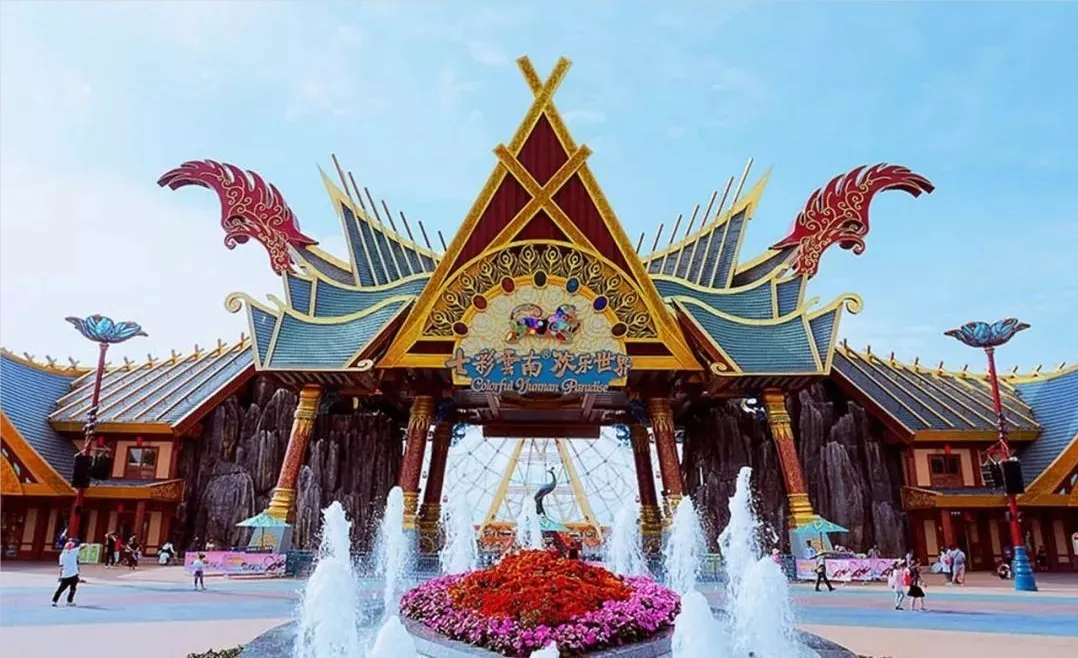

▲建筑包裝實景效果
在國內，擴初設計還有一個特殊情況，就是擴初設計一般已經和施工圖設計以及施工同步進行，因此時間緊迫，協調面多，同時還要保持深度和水準，實屬不易。擴初設計作為跨越設計階段前后期的關鍵橋梁，也起著協調整個項目建設周期的重要作用。這就要求主題樂園設計單位擁有強大的主題包裝設計經驗，掌握著業界前端的各類游樂設備信息，并且能夠與設計院、設備商緊密配合、順利溝通。
在七彩云南項目中，我們在項目初期就建立了從擴初到開業的設計管控計劃。以保證項目的順利開業。

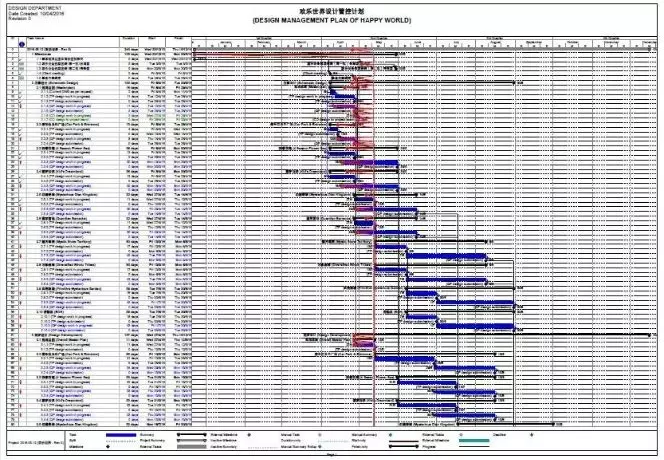

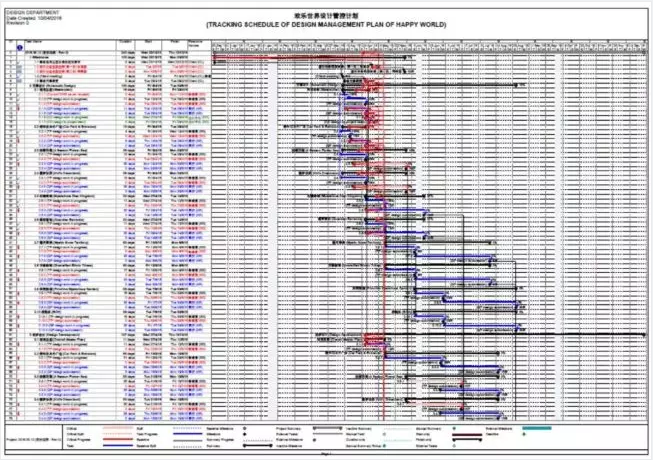

▲由擴初到開業工期管控表
擴初設計階段包括：總平面擴初設計，建筑(構筑物)擴初設計，設備擴初設計，演繹類擴初設計，標識及其他配套服務類的擴初設計。

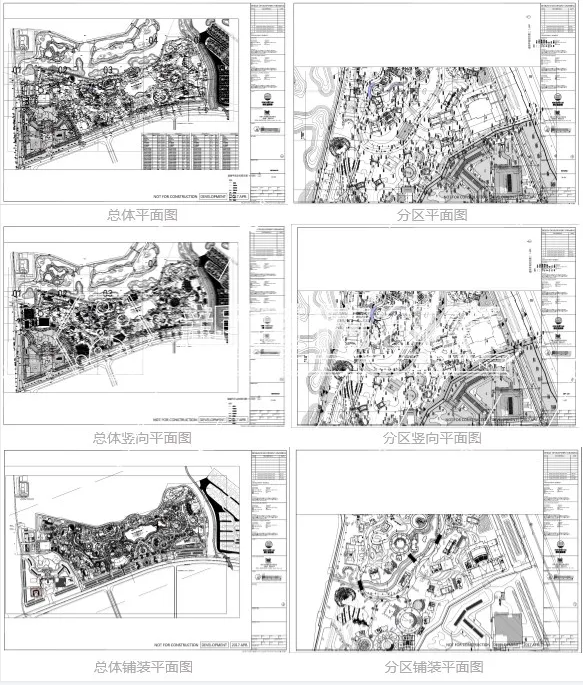

擴初設計階段的總平面設計應包括設計說明書、總體平面圖、分區放大平面圖、主要節點放大平面圖、總體平面豎向圖、分區放大平面豎向圖、主要節點豎向圖、總體平面鋪裝圖、分區平面鋪裝圖、主要節點鋪裝圖。
園區豎向設計需同時充分協調各單體建筑的豎向設計、園區道路、廣場的豎向設計及總體防洪、排澇的要求。
在方案設計階段會出現有些設計內容交代不明確或不完整，都需要在擴初設計階段予以充分的考慮，這需要設計師不但要有主題創意設計能力，也需要具備扎實的建筑設計能力，以充分完善建筑包裝設計，滿足招投標及指導施工圖設計的要求。

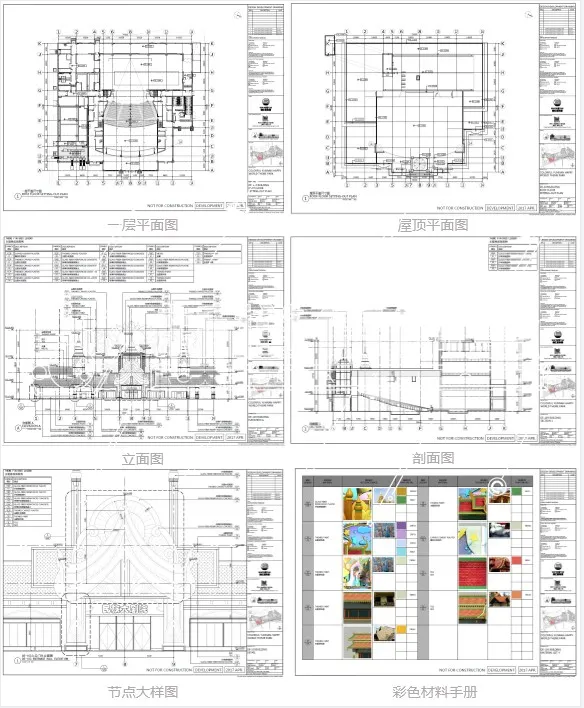

以七彩云南項目童夢樂園建筑包裝為例，擴初設計內容包含平面圖、立面圖、剖面圖、主要節點及主要裝飾構件詳圖、彩色構件手冊及材料表。

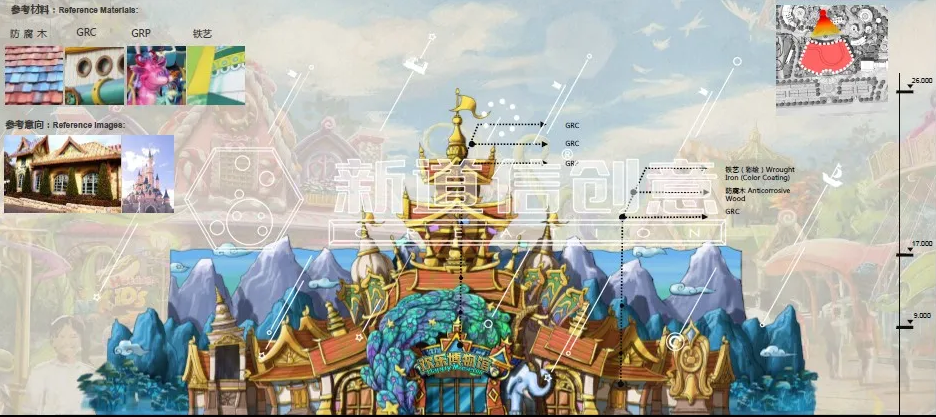

▲童夢樂園建筑包裝方案設計

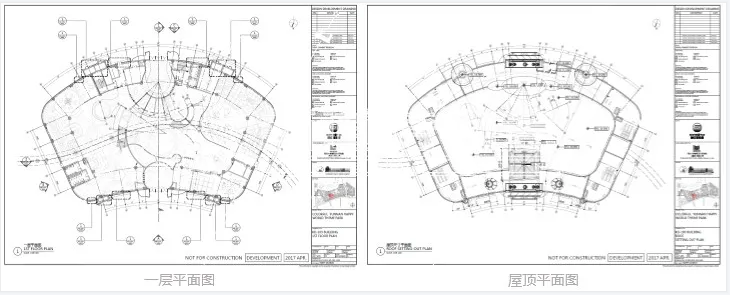

▲建筑包裝擴初設計圖冊
在方案設計中環游列車正好橫穿童夢樂園建筑內部，在擴初設計中除了考慮常規的建筑設計及主題包裝設計外，還需要充分掌握特種設備的詳細信息，例如安全距離，軌道長度，拐彎半徑，結構柱間距等信息，以保證設備與主題包裝的完美銜接。

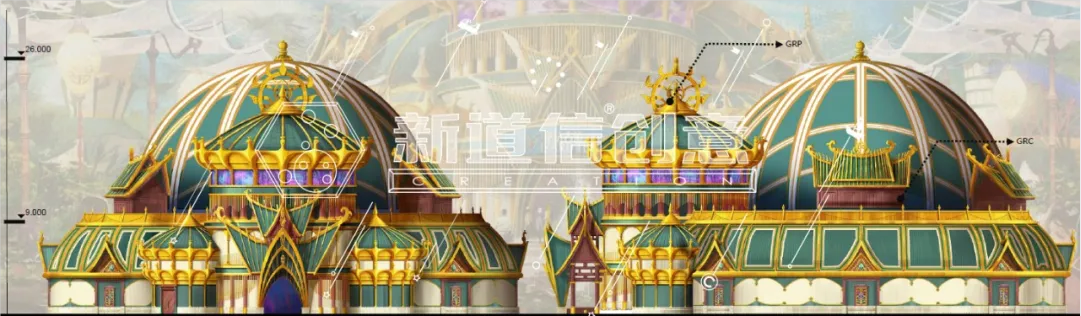

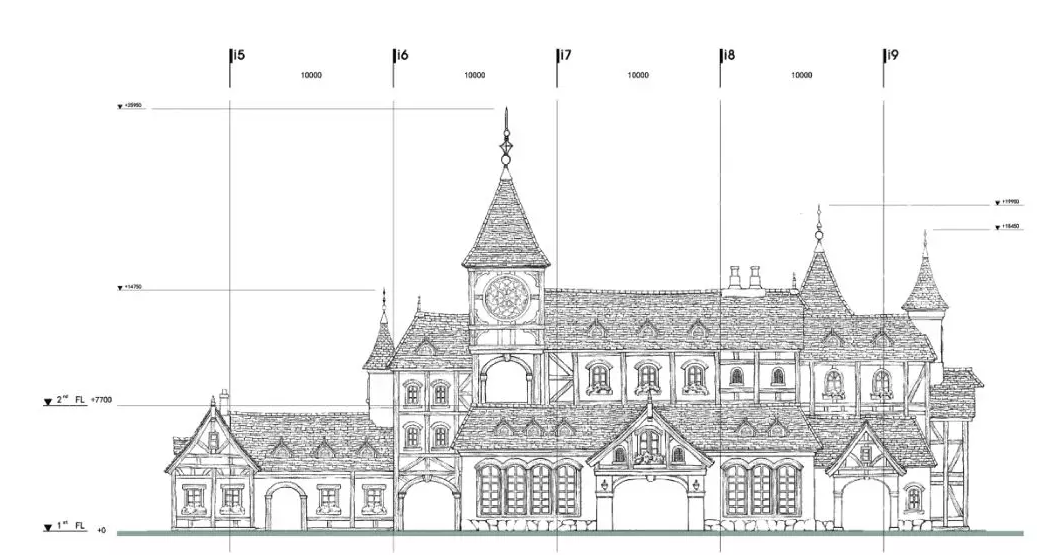

▲立面圖
在擴初設計中，主題燈光設備的安裝位置也是需要著重考慮的，特別是需要隱藏的設備，應在詳圖設計中明確設備預留位置及隱藏方式。
▲實景效果
餐廳、商店及衛生間等建筑或構筑物在主題裝飾上具有較強的識別特點，在做主題包裝擴初設計中，除了要求對設計效果的還原，也要嚴格依照相關規范，完善建筑主題包裝。
▲主題餐廳包裝方案設計
▲三維模型推敲
▲主題餐廳包裝擴初設計圖冊
▲實景效果
演繹類建筑的主題包裝設計，所交叉的專業繁多，既有游樂設備，還有燈光、空間聲學，多媒體特效、機械及道具等設計專業，這需要擴初設計單位在這種多專業銜接方面要有豐富的設計經驗和管控能力，在保障效果的同時，也要解決設備與建筑條件之間沖突的問題。
▲演繹劇場方案設計
為了更加全面、系統地掌握設備與主題包裝的關系，做好各項設備間的銜接，新道信創意在做復雜建筑包裝擴初設計中將建立精準的三維模型，以完善及解決重要節點的設計內容，指導擴初深化設計。

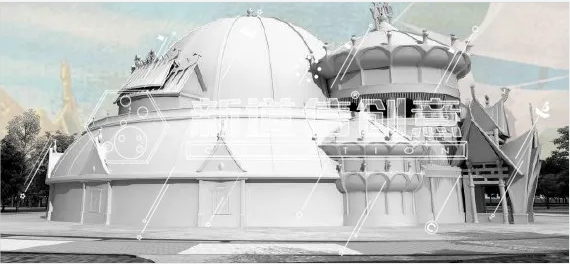

▲演繹劇場主題三維模型推敲
▲主題包裝擴初設計圖冊

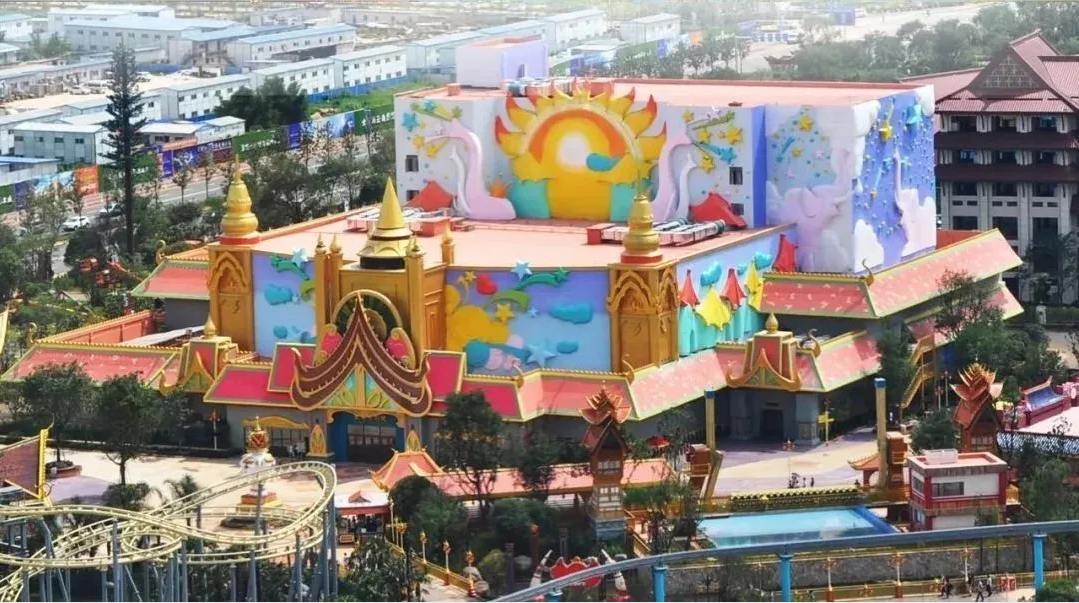

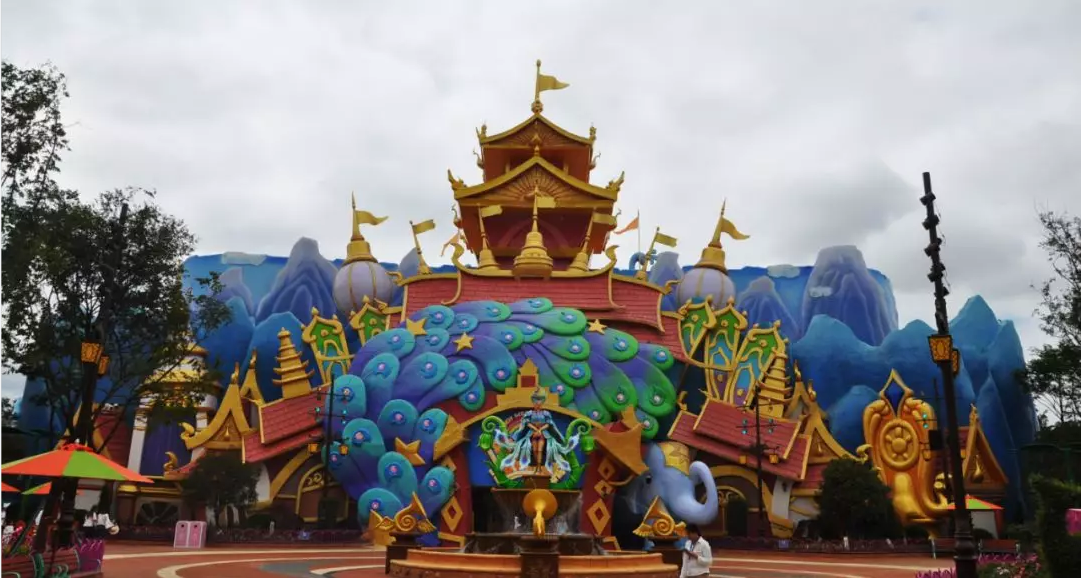

▲實景效果
游樂設備主題包裝擴初設計在擴初設計階段，對于復合型功能建筑的主題包裝難度更大，需要充分統籌游樂設備與建筑條件的銜接，同時也要統籌燈光設計效果，進行主題包裝照明設備的預留和深化。
以七彩云南的摩天輪項目為例，此景點除了景觀面所展現的摩天輪項目，同時也結合了環園列車的上下客站臺，是一個復合型的項目。由于設備的上客平臺都在建筑二層，在深化過程中也充分考慮人員的逃生疏散需求以及游樂設備的救援需求。
在擴初設計中我們根據設備廠家的提資重新協調了建筑設計院對建筑結構以及主題包裝重新進行優化調整，同時也同步跟進了摩天輪設備單位的燈光效果設計，最大程度還原了概念階段的暢想，打造了滇池上一道靚麗的景觀標志。
▲設備主題包裝概念設計

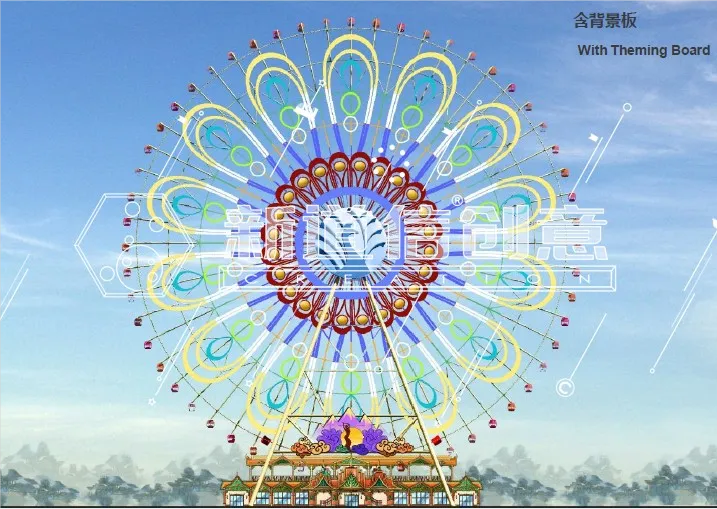

▲設備主題包裝方案設計

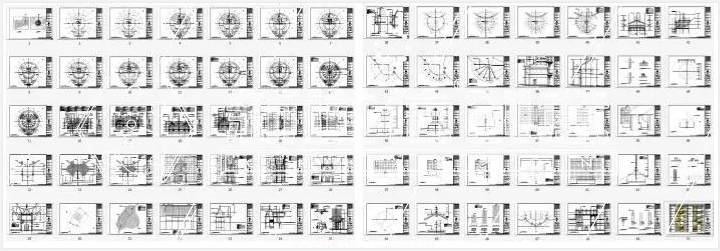

▲設備主題包裝擴初設計圖冊

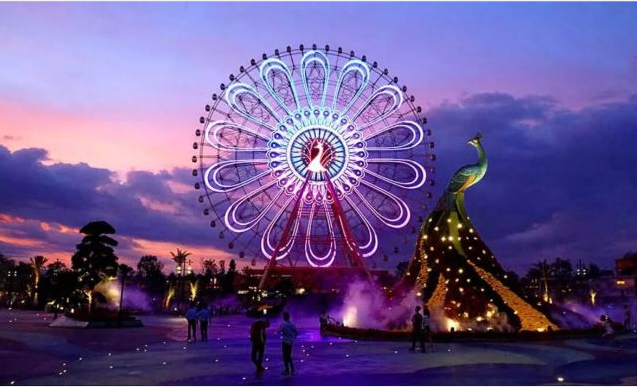

▲設備包裝實景圖
擴初設計中的另一大難點是主題包裝與游樂設備的深化設計。在擴初設計啟動后，特種設備的招采工作會陸續完成，擴初設計單位需要根據設備廠家的最終提資對主題包裝進行深化設計，這就要求擴初設計人員對相關的設備信息足夠掌握，才能快速、精準的完成主題包裝的擴初設計。
▲飛翔影院主題包裝方案設計
▲主題包裝三維模型細部推敲
▲主題包裝擴初設計圖冊

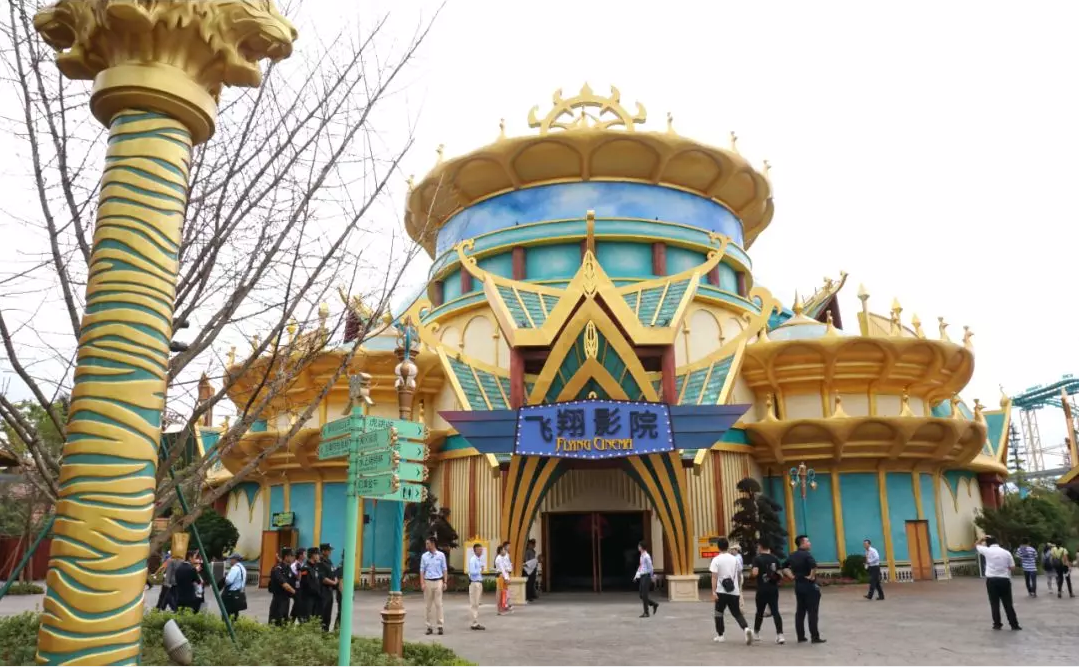

▲實景效果
主題雕塑、造景小品、景觀橋、門頭等特殊造型的主題置景設計，必須充分表達出造型體量以及材質、肌理、色彩變化等相關技術要點，以指導施工圖設計工作。

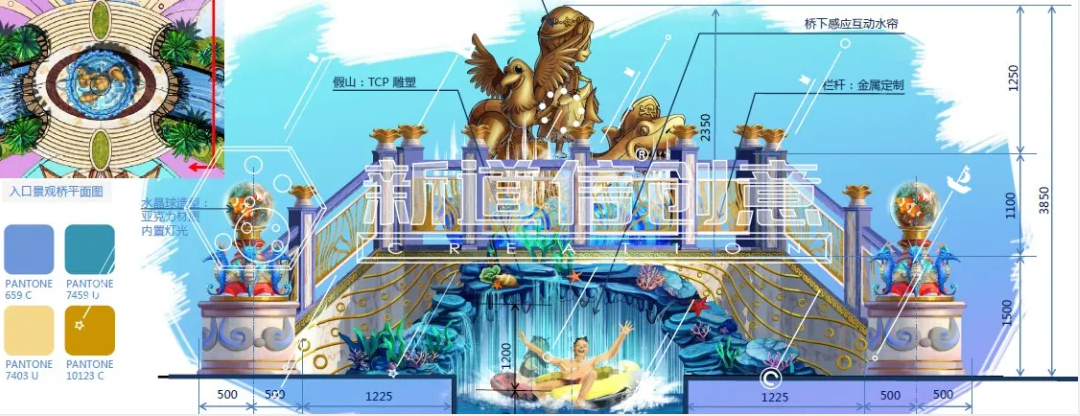

▲景觀橋包裝方案設計

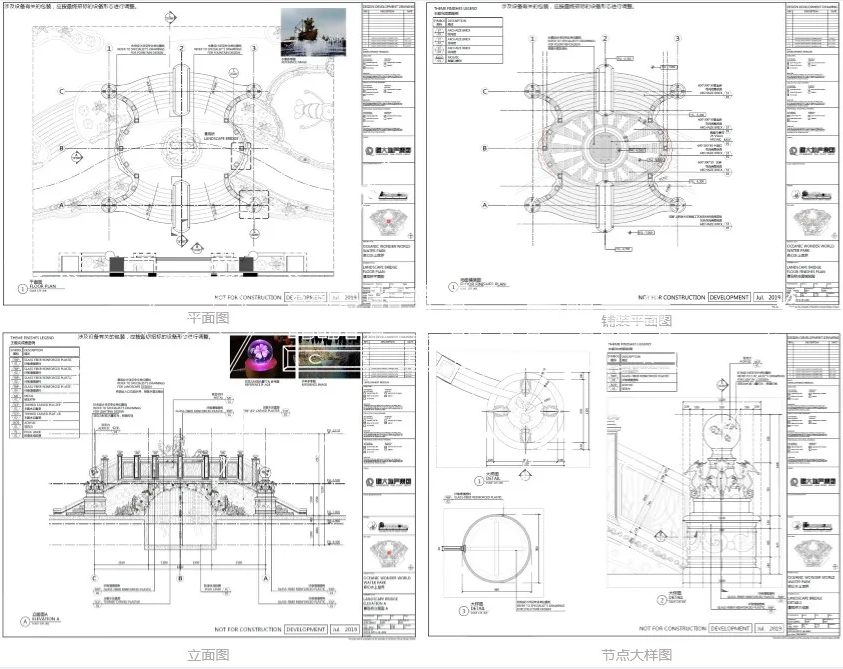

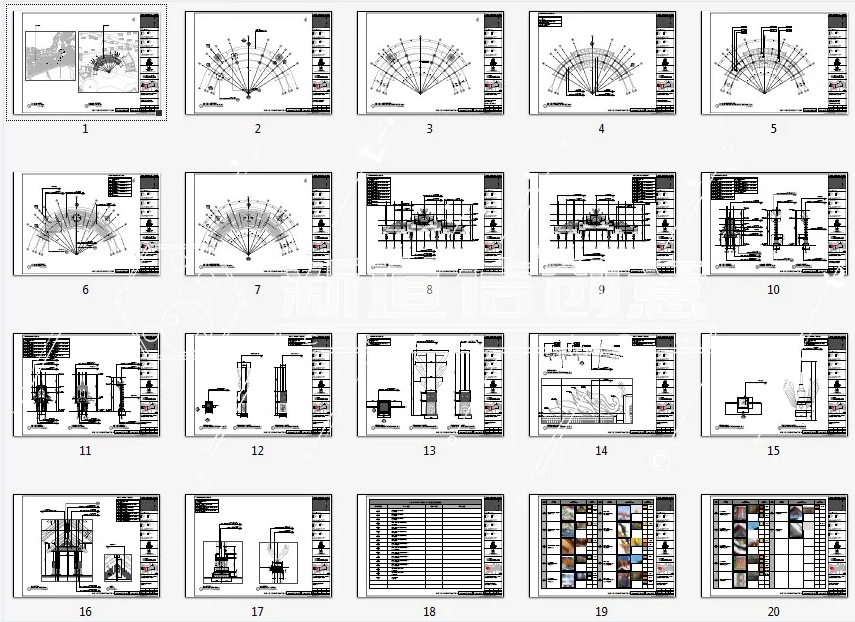

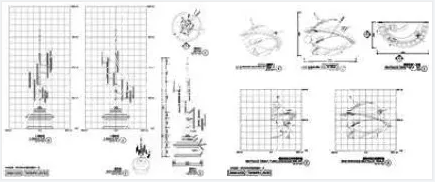

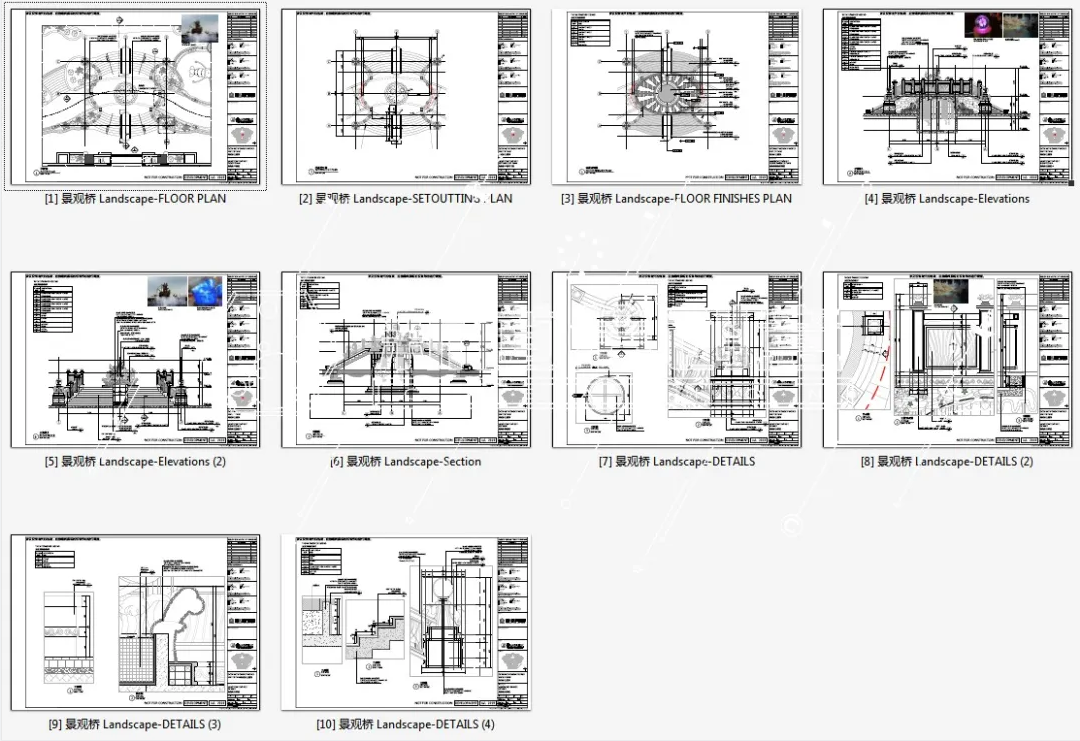

▲景觀橋主題包裝擴初設計冊

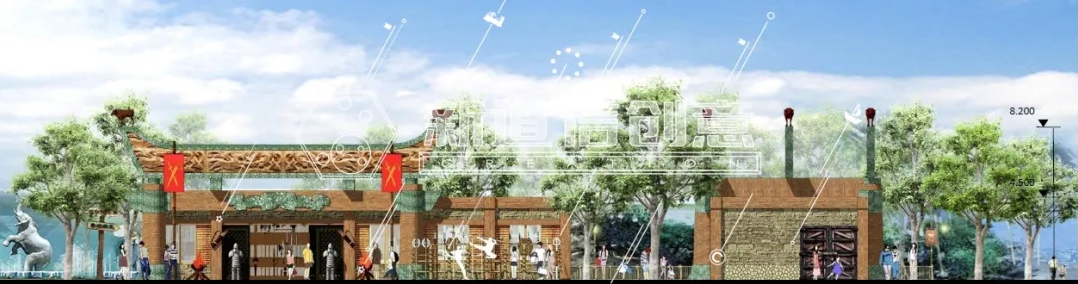

▲入口門頭方案設計
▲擴初設計圖冊
▲實景效果
標識標牌擴初設計主題樂園中的標識標牌具有鮮明的主題性，根據不同的功能和用途出現在樂園的各個區域中。在方案設計中往往會以平面的形式來表現，在擴初階段我們會結合SU模型從人視角度以及樂園的類型推敲確定標識標牌的高度和材料安全等深化工作。

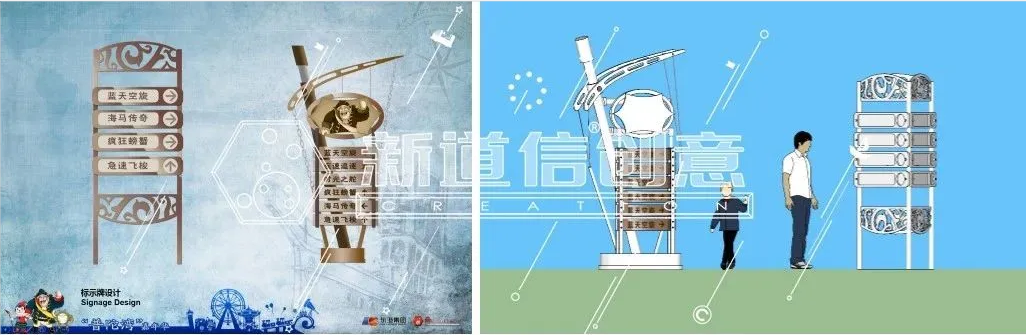

▲標識標牌方案設計 ▲擴初階段SU推敲

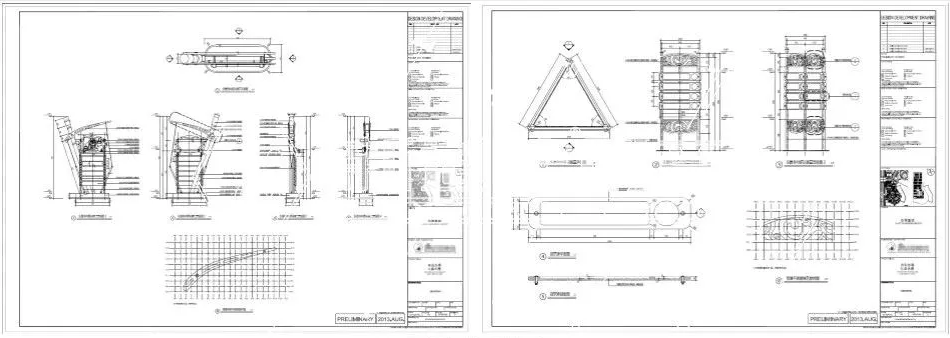

▲標識牌擴初設計圖紙
由主題樂園設計單位進行主題包裝施工圖的審查，對項目落地的高還原度有著具有十分重要的意義。在施工圖審核過程中要始終把概念、方案、擴初階段的創意思路及主題樂園主題效果在后期包裝施工圖的深化設計中貫穿和延續，使主題包裝設計的效果得以最大化的實現。
施工圖的審查首先是對包裝材料效果、外形、細節等藝術效果進行審閱，審閱給出主題包裝的回饋信息及相關優化建議。
特別對于一些比較精致的細節設計，往往容易在施工圖深化階段被簡化處理，與前期的設計效果產生偏差。我們也會在這個階段要求施工單位延續好擴初設計的深化成果，更好地保證項目落地的延續性和完整性。
主題樂園的設計階段主要包括：概念設計、方案設計、擴初設計以及施工圖設計。概念設計及方案設計更多的是講述設計的思路、創意、空間、設備布局等范疇的創意設計，而擴初設計和施工圖設計更多的是給施工提供建造的方式、如使用的材料、做法、工藝上的深化設計，同時也是對前期概念和方案設計的補充。
擴初設計階段的圖紙深度有深有淺，但最基本是要表達清楚主題包裝完成面的創意、效果，同時必須滿足下一階段施工圖招標的技術深度要求。而施工圖設計則要將一些展示面上看不見的基層和做法表達清楚，在符合國家頒布的有關規范的基礎上也要滿足施工的要求。
讓我們來看一下不同深度的擴初設計圖區別
主題樂園擴初技術性較強，相對概念和方案來說，非專業人士很難看出具體的區別，不同的深度導致價格差異很大。我們下圖用幾個不同深度的擴初對比以及我們的擴初和施工圖對比，以便大家參考。

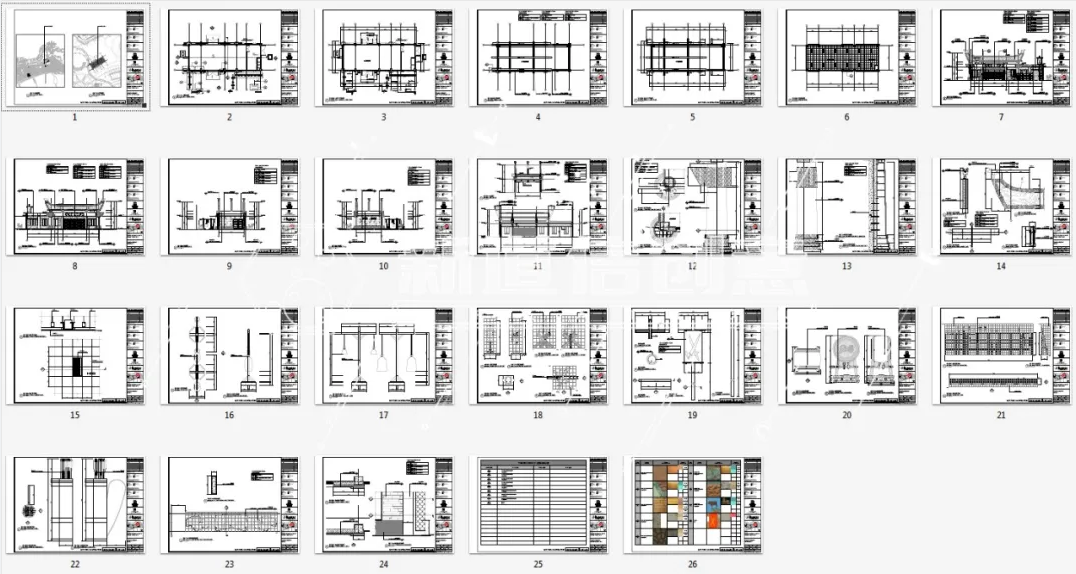

簡易深度

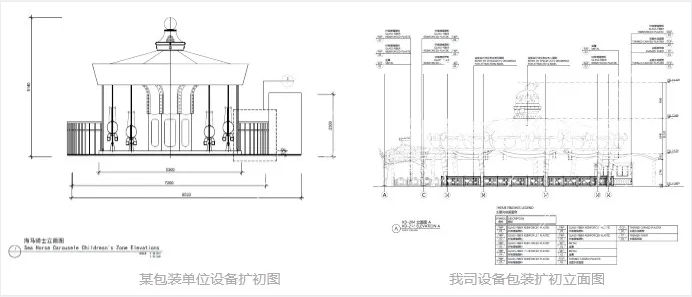

上圖這類較為簡易的擴初設計往往出自一些建筑設計單位參與的主題樂園項目中，雖然有較強的建筑專業能力，但對于主題樂園的擴初設計表達存在明顯不足。在立面圖中主要表達的是建筑的尺寸和輪廓，除了對主要構件的包裝體塊進行區分以外缺少對造型、材質紋理、色彩、細節、圖案的深化。以這樣的設計深度傳承到施工階段就非常容易產生與概念方案較大的差距。普通深度

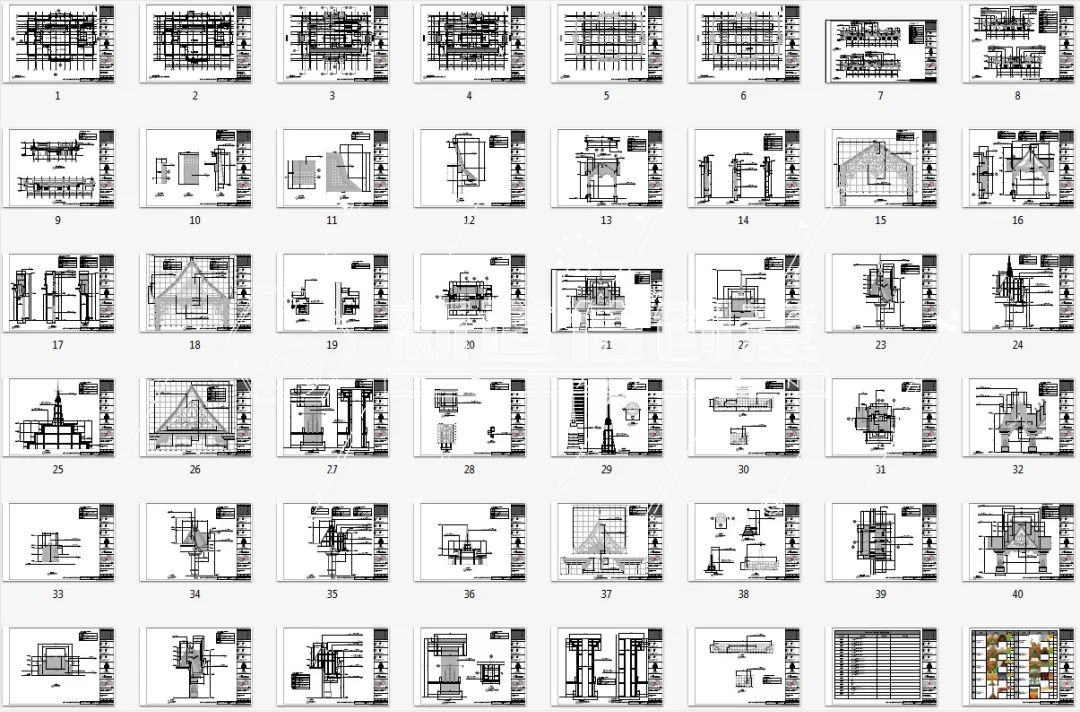

在普通類型的擴初設計中可以看到區別于簡易版本，除了在尺寸輪廓的表達外，還會對材料的選用、紋理以及門窗裝飾細節有更多的深化工作。但對于包裝與建筑的關系以及特色構件的造型深化等還是存在一定的缺失。這樣的深化方式在圖紙層面上看似完成了深化工作，但在施工階段還會存在與實際建筑條件不符，只能由施工單位現場自行更改的情況出現。
我司深度
▲立面設計圖

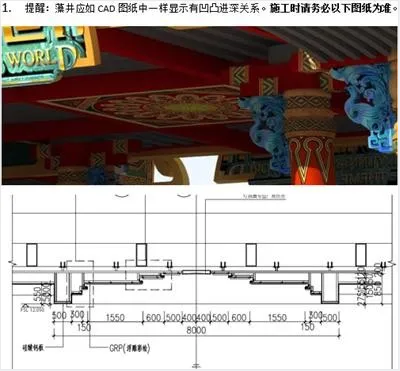

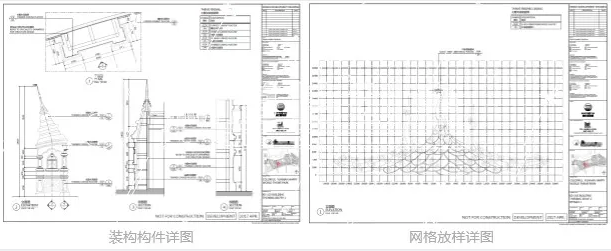

▲節點大樣圖
在我司的擴初設計中，我們會結合建筑條件對主題包裝的造型、材質、紋理、節點、色彩等進行具體的二次深化，對于方案階段沒有體現的反向天花和部分缺失的包裝側面進行完善設計。同時根據不同材料的結構和荷載需求提前與建筑院進行溝通，確保建筑院可以提前做結構預留，以控制整體的包裝成本在合理范圍內，保證項目能夠真正高還原度的落地。
主題樂園項目中往往還存在大量的設備包裝，這就要求參與項目擴初設計的公司不僅要有包裝深化能力，還要對所有的游樂設備本身有充足的了解。能夠熟悉設備的運行方式以及機電、設備操作間的特點，知道如何在保障設備安全運行的基礎上來做設備包裝。從設備包裝層面也一以貫之的將前期的設計思路延續在整個設計流程中，做好與建筑及設備單位的對接溝通，統籌好最終的落地效果。

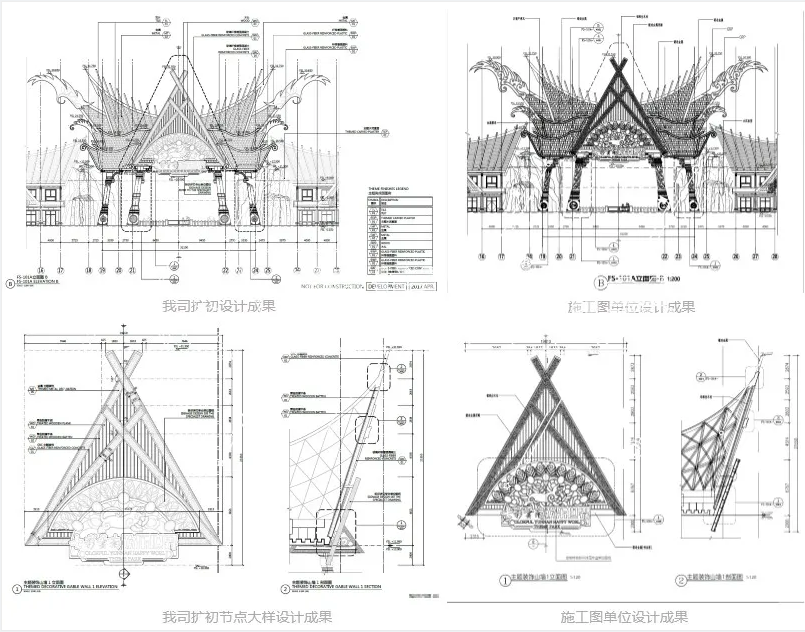

在我司擴初設計成果與施工圖單位的設計成果對比中可以看出，我司的擴初設計內容已經非常接近施工圖的細化程度，在施工圖單位只是對于具體的材料圖樣和鋼結構進行了深化。我們在擴初設計階段，對于材料和結構的詳細表述，提前預判了在施工圖階段可能出現的問題，減少了施工圖深化的難度和時間，也更有利于項目施工進度的把控，從而更好的實現設計效果的落地。
總體而言，主題樂園的擴初設計是一個復雜性、綜合性非常高的階段，也是項目從設計到落地過程中的關鍵節點。設計單位不僅要有足夠的項目落地能力，也需要對方案有全面的理解和二次創意能力。根據業主對項目的投資和品質要求，統籌好游樂設備、建筑、燈光、景觀等專業單位的穿插合作，為項目順利施工打下堅實的基礎，才能在最終為游客們呈現出一個高品質的主題樂園。
